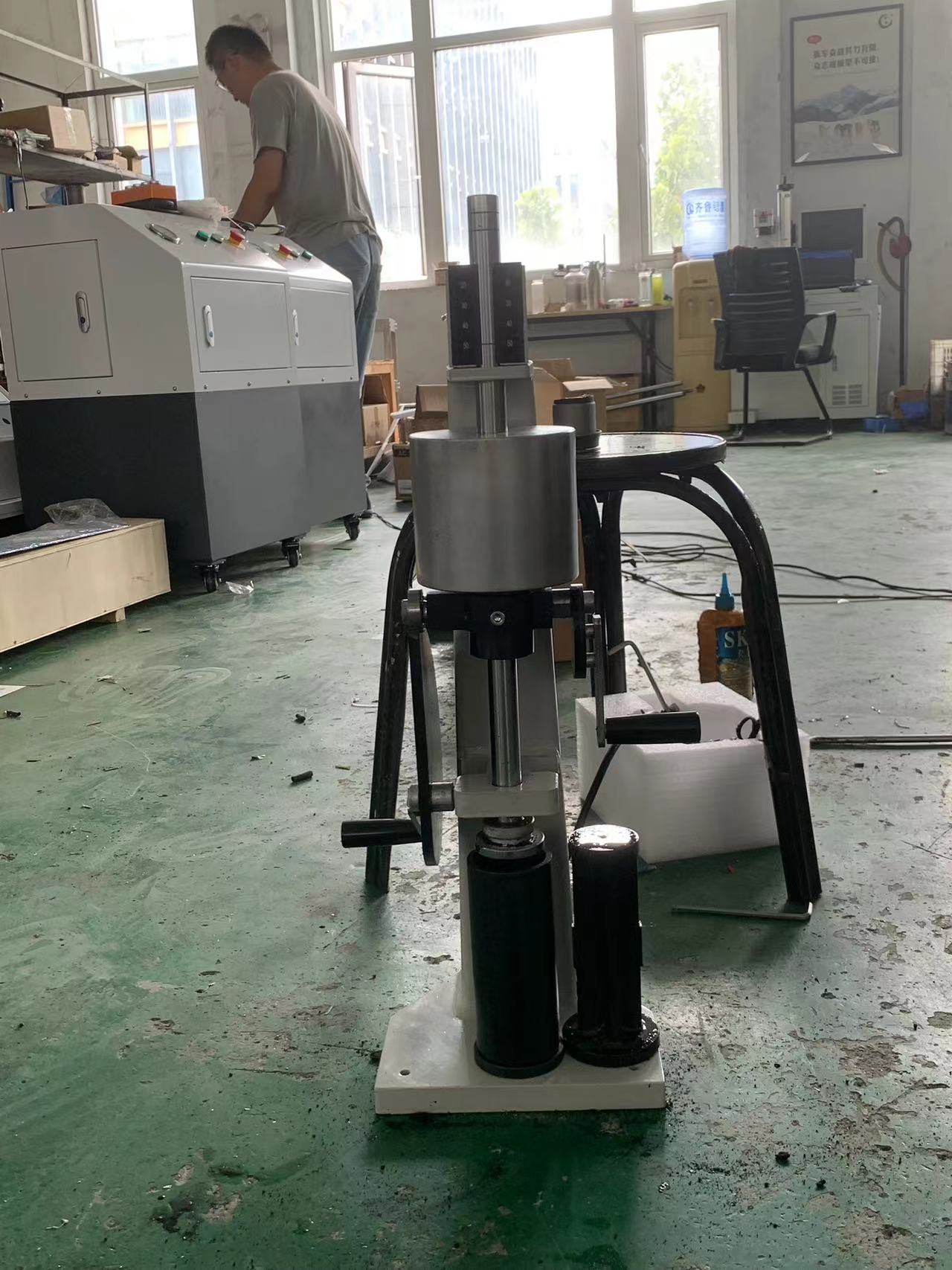

锤击式制样机是一种用于制备标准试样的仪器，主要用于铸造行业型砂性能测试。以下是其产品介绍：
• 用途：主要配合液压强度机、透气性测定仪等使用，用于制备各种标准几何形状的试样，也可用于测定型砂紧实率。
• 结构：通常由机座、大小凸轮、重锤、圆柱型冲头、刻度尺等部分组成。
• 工作原理：利用重锤下落产生的冲击功，对置于标准试筒（盒）内的型砂进行冲击，从而制备出符合要求的试样。
• 技术参数：以DP-SYC型锤击式制样机为例，重锤重量为6670±10克，下落高度为50±0.5毫米，冲击次数为3次，施于试样上的功为1公斤·米，可制备的抗压抗剪试样为圆柱形，尺寸为φ50×50毫米，抗拉试样为腰形，中截面22.3×22.3毫米，抗弯试样为方柱形，尺寸为22.3×22.3×150毫米，外形尺寸为205×215×580毫米，重量为25公斤。

• 操作方法：将适量型砂倒入组装好的试样桶内，然后将试样桶移入制样机，摇下大凸轮，使重锤连续冲击3次，冲击完成后，取出试样桶，清理底部散落砂，即可得到制备好的试样。

锤击式制样机标准使用方法
1. 准备工作：检查设备各部件（机座、凸轮、重锤、冲头）是否完好紧固，清理试样桶内杂质，确保刻度尺读数清晰。
2. 装料操作：将搅拌均匀的型砂适量倒入组装好的标准试样桶，刮平砂面（避免过多或过少影响试样密度）。
3. 设备调试：将试样桶平稳移入制样机指定工位，确保定位准确，摇下大凸轮使重锤处于待冲击状态。
4. 冲击制样：启动设备或手动操作，让重锤按预设参数（通常3次连续冲击）下落冲击型砂，过程中避免触碰设备。
5. 试样取出：冲击完成后，抬起大凸轮，平稳取出试样桶，轻轻清理桶底散落砂粒，即可获得标准试样。
6. 收尾工作：清理设备工作台及冲头残留型砂，关闭电源，将试样桶、工具归位存放。
锤击式制样机标准使用指南（电商详情页适配版）
一、操作步骤（图文适配说明）
步骤 操作细节 图文搭配建议
1. 设备检查 逐一确认机座、大小凸轮、重锤、圆柱形冲头连接紧固，无松动变形；清理试样桶内残留砂粒、杂质，核对刻度尺零位清晰 配图：设备整体近景图+部件细节特写（箭头标注关键检查点），文字标注“重点检查重锤与凸轮连接部位”
2. 型砂装填 取搅拌均匀的型砂，缓慢倒入组装完好的标准试样桶，用刮板沿桶口水平刮平，确保砂料量适中（不溢出、不缺料） 配图：操作人员手持刮板刮平砂面的实操图，背景简洁，突出试样桶与刮板动作
3. 工位定位 将装填好的试样桶平稳放入制样机指定卡槽，确保桶身垂直无倾斜，摇下大凸轮使重锤悬停至待冲击位置 配图：试样桶放入设备的侧视图，用红色虚线标注卡槽位置，箭头指示凸轮摇动方向
4. 冲击制样 启动设备（或手动操作摇杆），重锤按预设参数完成3次连续冲击（过程中禁止触碰设备运动部件） 配图：重锤下落冲击的动态模糊图（体现冲击力），搭配“3次自动冲击，无需人工干预”文字说明
5. 试样取出 冲击结束后，抬起大凸轮，双手平稳取出试样桶，轻轻敲击桶壁，清理底部散落砂粒，取出完整标准试样 配图：操作人员取出试样桶的实操图+制备完成的圆柱形试样特写图
6. 设备清理 用毛刷清理工作台、冲头及设备缝隙残留砂粒，关闭电源，将试样桶、刮板等工具归位存放 配图：毛刷清理设备的细节图，背景展示工具收纳区域，体现“整洁高效”

二、核心注意事项（安全+维护双重点）
1. 安全操作规范
• 操作时需佩戴防护手套，避免手部直接接触重锤、冲头等运动部件，防止挤压或砂粒划伤。
• 设备运行中禁止擅自打开防护盖板，禁止触碰试样桶，防止试样飞溅或设备故障导致意外。
• 若遇重锤卡滞、凸轮异响等问题，立即关闭电源，待设备完全静止后排查故障，严禁带电维修。
2. 设备维护要点
• 每日使用后，需彻底清理设备表面及内部砂粒，避免砂粒进入凸轮、转轴等部位影响传动精度。
• 每月检查一次重锤重量、下落高度是否符合标准（参考参数：重锤6670±10g，下落高度50±0.5mm），及时校准。
• 每季度对凸轮、转轴等运动部位涂抹润滑油，减少磨损，延长设备使用寿命。
