手动标距仪打点机是根据GB/T 228《金属材料 室温拉伸试验方法》设计制造的，用于在金属材料试样表面打出等距标点的专用设备。以下是其相关介绍：

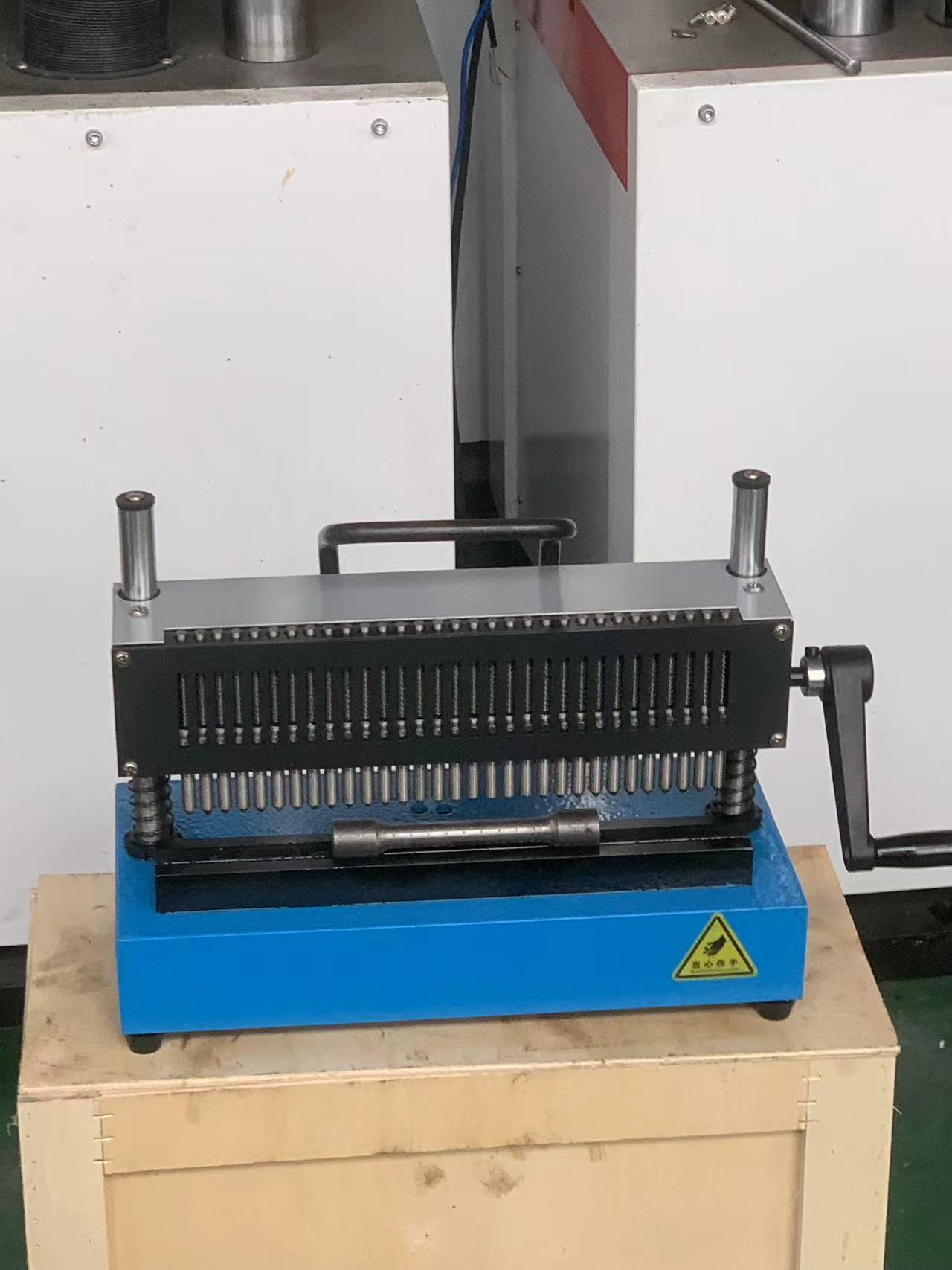

• 工作原理：以常见的DX-400型为例，通过手动旋转手柄带动螺旋带的轴旋转360°，在不同角度抬起冲头垂直上升下降，借助弹簧的弹力冲击打点，手柄摇动一周可在试样上打出间距为10mm的点。
• 主要技术参数：以DX-400型为例，点间距为10mm，每次可打点40个，最长标距400mm，外形尺寸约为640×200×300mm，重量约25kg。
• 特点：结构紧凑，操作简便，无需复杂调试，能精准打出等距标点，适用于钢板、型材等多种材质试样，可满足科研机构、质检实验室等场景的需求。
• 代表产品：除了上述的DX-400型，还有济南联工的DX-300型。另外，时代仪器的SDS-300/400系列也较为知名，其中SDS-300最大标距为300mm，SDS-400最大标距为400mm。
手动标距仪打点机产品介绍及使用方法
一、产品介绍
1. 核心定位
手动标距仪打点机是金属/非金属材料拉伸试验的专用辅助设备，适用于钢筋、板材、型材等试样的标距打点，为后续拉伸试验中测量伸长率、断裂延伸率等关键指标提供精准基准，广泛应用于建材、机械、冶金、科研院校及质检机构的材料试验室。
2. 核心优势
• 精准高效：标距误差≤±0.1mm，支持5mm、10mm、20mm等常用标距规格，手动操作一键打点，单次打点耗时≤3秒，大幅提升试样制备效率。
• 适配性广：可夹持试样直径/厚度范围为0.5-30mm（部分型号支持定制扩展），兼容圆钢、扁钢、铜材、铝材等多种材质试样。
• 结构耐用：机身采用优质铸铁一体成型，打点针选用钨钢材质，耐磨抗冲击，长期使用精度稳定，维护成本低。
• 操作便捷：无需外接电源，纯机械手动驱动，体积小巧（约300×200×150mm），重量轻（≤5kg），便于移动和实验室布局。
3. 适用场景
• 建筑工程中钢筋拉伸试验的标距打点；
• 机械制造行业中零部件材料的性能检测试样制备；
• 科研院校材料力学试验的教学与研究；
• 质检机构对金属/非金属材料的第三方检测。
二、使用方法
1. 术前准备
• 检查设备：确认机身放置平稳，打点针无弯曲、磨损，夹持机构灵活无卡顿，标距调节旋钮刻度清晰。
• 试样处理：将待测试样表面清理干净，去除油污、铁锈及氧化皮，确保试样平直无弯曲（弯曲试样需先校直）。
• 标距设定：根据试验标准（如GB/T 228.1-2010）或需求，旋转标距调节旋钮，对准所需标距刻度（如5mm、10mm），锁紧固定螺栓。
2. 操作步骤
1. 打开夹持机构：扳动夹持手柄，将试样放入夹持槽内，调整试样位置，使打点起始端与设备基准线对齐，再次扳动手柄锁紧试样（确保试样无松动，避免打点偏移）。
2. 开始打点：握住打点手柄，垂直向下按压，完成第一个点标记；松开手柄后，打点针自动复位。
3. 逐点标记：沿试样长度方向，按照设定的标距，依次移动设备（或推动试样），重复按压打点手柄，直至完成全段标距打点（建议末端预留5-10mm余量，避免断裂在标距外）。
4. 取出试样：扳动夹持手柄，松开试样，检查打点痕迹是否清晰、间距是否均匀，合格后即可用于后续拉伸试验。
3. 注意事项
• 打点时力度适中，避免过度按压导致试样变形或打点针损坏。
• 定期检查打点针磨损情况，若痕迹模糊，及时更换或打磨针尖。
• 试样夹持时需确保轴线与打点方向一致，防止打点偏移影响测量精度。
• 设备使用后，清理机身表面灰尘和杂物，存放于干燥通风处，避免潮湿生锈。
手动标距仪打点机核心资料包
一、精简版产品介绍（适配宣传物料）
手动标距仪打点机是材料拉伸试验专用标距设备，专为钢筋、板材、型材等试样精准打点，为伸长率检测提供基准，适配建材、机械、质检机构及科研场景。核心优势：钨钢针头+铸铁机身，标距误差≤±0.1mm，支持5/10/20mm常用规格，夹持范围0.5-30mm，无电手动操作，便携耐用，3秒快速打点，大幅提升试样制备效率。
二、实操版使用方法（步骤极简）
1. 准备
• 查设备：机身平稳、针头完好、夹持灵活；
• 理试样：去油污铁锈、校直；
• 设标距：旋旋钮对刻度（如10mm），锁紧螺栓。
2. 操作
1. 放试样：对齐基准线，锁紧夹持机构；
2. 按手柄：垂直按压打点，自动复位；
3. 移试样：逐点按标距打点，末端留5-10mm；
4. 取试样：检查痕迹清晰均匀即可。
3. 关键注意
• 力度适中防试样变形/针头损坏；
• 定期检查针头，及时更换打磨；
• 干燥存放，避免生锈。
三、技术参数表（标准款）
项目 规格参数
标距范围 5/10/20mm（可调）
标距精度 ≤±0.1mm
夹持范围 0.5-30mm（直径/厚度）
机身材质 优质铸铁
打点针材质 钨钢
设备尺寸 300×200×150mm
设备重量 ≤5kg
驱动方式 手动机械驱动（无电）
