一、设备名称：智能能发气性测试仪

二、设备型号：FQX-2024

三、 概述

本仪器广泛用于测定各种型砂、芯砂（如呋喃树脂砂、覆膜砂、水玻璃砂

等）、涂料及其它造型材料的发气性能并可测量型砂中有效煤粉量。

主要由温度控制记录箱和加热炉组成，其中温度控制记录箱采用先进的压

力变送器及微处理器化数字控制调节器，具备计算机端口进行数据实时采集和历史数据传输。有效地保证高精度测量和仪器运行的稳定可靠。

四、 主要技术参数

1、测量范围：0—200ml；

2、测量精度：±1%

3、功率  ≤3500W  / AC220V/50Hz；

4、控温测量精度： 仪表0.3%；

5、控温1000±3℃

6、具备数字定时（精确到秒）及提示功能；

7、保护功能：超温、压力超限报警及保护

8、工作电流：12-15A ；

9、存储数据10万次以上，可以存储及打印曲线、数据及三次平均值；

10、输出电流监视。

一、 结构

 本仪器主要由温度控制记录箱和加热炉组成

1. 温度控制记录箱外观

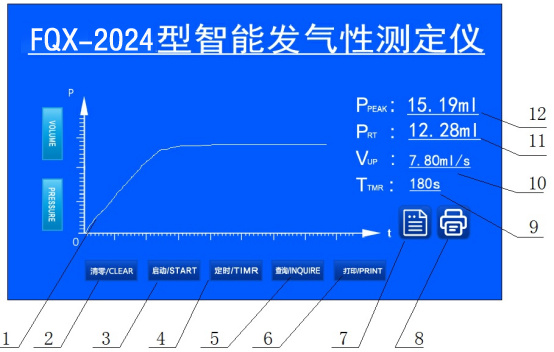

2、触控屏显示：

1.发气曲线  2.清零  2.启动   4.定时时间设定   5.历史查询   6.数据打印   7数据保存   8曲线打印     9.倒计时   10发气速度    11实时发气量    12最大发气量

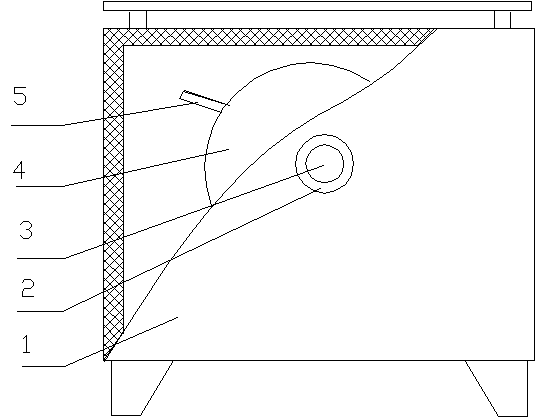

3、加热炉结构图

1. 炉体 2.尼龙套 3.石英管 4.炉芯 5热电偶

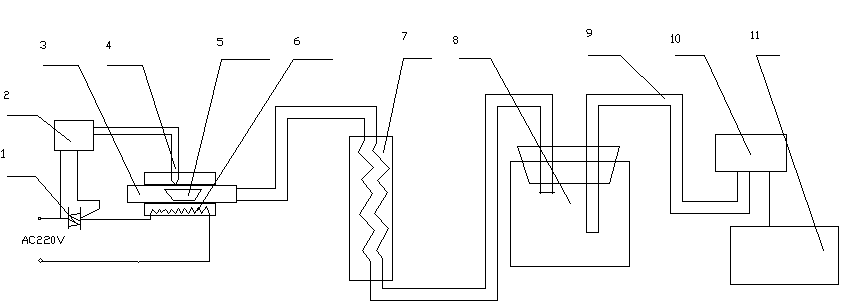

工作原理如下：

测定时待温度控制回路把加热炉升温控制到所需温度，然后将称好的试样放入到已加热的石英管中密封好，试样受热发生的气体通过冷凝器、缓冲阻尼瓶作用于变送器，变送器受压将信号转换为电信号输入数字记录仪即可显示和记录所测试样的发气量和发气曲线。

1.控温模块 2.智能温控仪 3.石英管 4.热电偶 5.钢舟 6.加热体 7. 冷凝器

8.缓冲瓶 9.胶管 10.压力变送器 11.无纸记录仪
