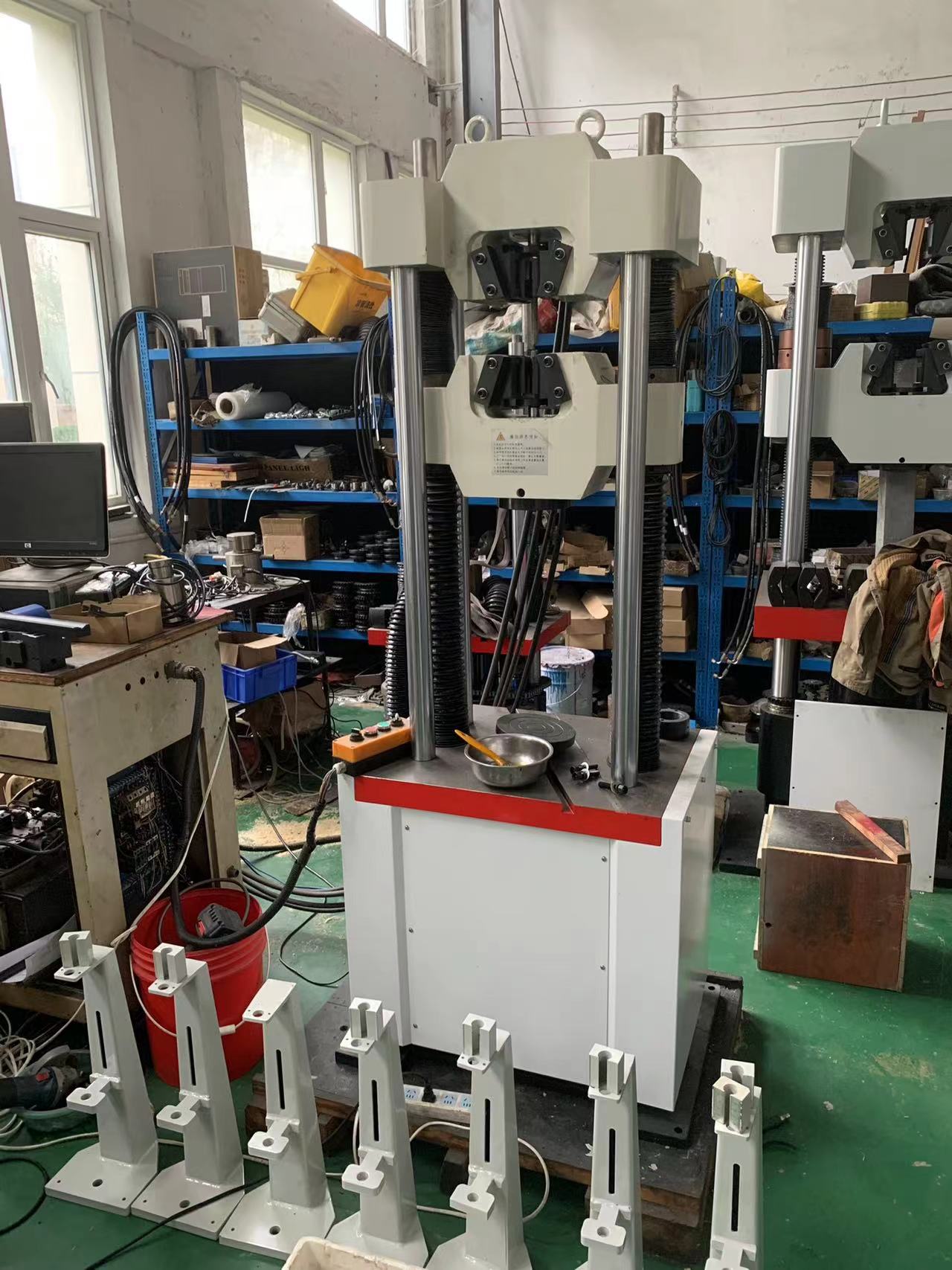

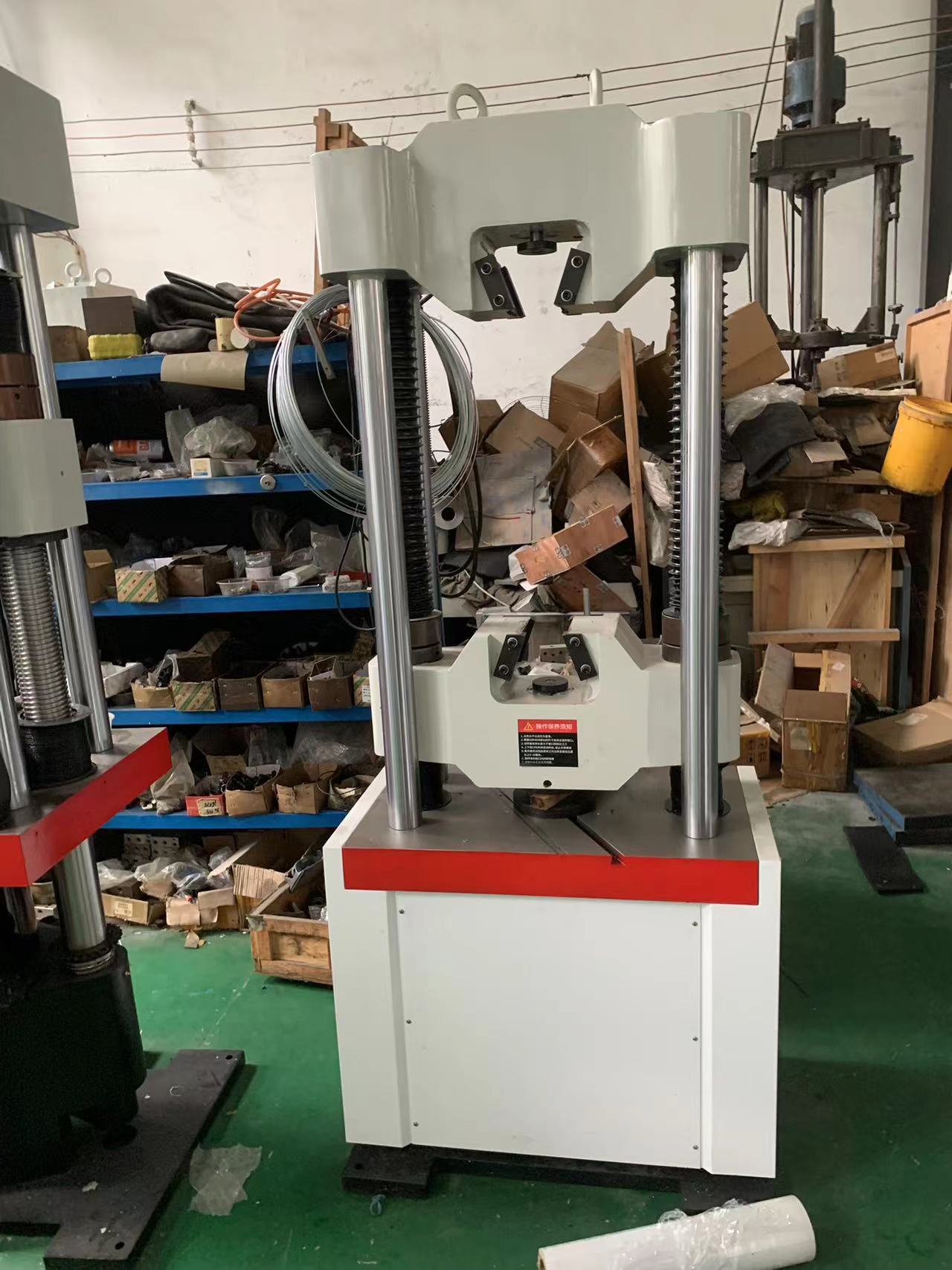

液压万能试验机（Hydraulic Universal Testing Machine）是一种以高压液压为动力，对材料进行拉伸、压缩、弯曲、剪切等力学性能测试的大载荷精密设备 。
一、核心原理
- 能量转换：电机驱动油泵 → 产生高压油（液压能）→ 推动油缸活塞 → 带动夹具对试样施力（机械能）。
- 闭环控制：力传感器、引伸计实时采集数据，电脑/控制器通过伺服阀精准调节压力与速度。
二、主要分类（按控制与显示
1. 数显式（WE）
- 液晶数字显示力值、峰值。
- 价格低（约3-5万），适合简单、常规的质量检测 。
2. 微机屏显/电液伺服（WAW）
- 电脑控制，实时绘制曲线，自动计算屈服强度、抗拉强度、弹性模量等。

- 精度高（0.5级）、功能全，主流型号 。

三、核心规格（常见吨位）
- 100kN (10吨)：适合型材、线材、小零件 。
- 300kN (30吨)：最通用，测试钢筋、钢板 。
- 600kN (60吨) 。
- 1000kN (100吨)：常用于高强度钢、钢绞线、大型构件 。
- 2000kN (200吨) 及以上：超大型构件、工程结构测试。
四、主要应用领域
- 金属材料：钢筋、钢板、钢绞线、紧固件的拉伸/弯曲试验。
- 建筑建材：混凝土、岩石抗压强度试验。
- 汽车/航空：高强度合金、零部件强度验证。
- 质检/科研：高校、质检院、第三方实验室的材料研发与质控。
五、核心优势
- 力大无穷：载荷可达数百吨，电子万能机无法替代。
- 坚固稳定：高刚性机架，抗冲击，适合破坏性试验。
- 性价比高：同等吨位下，比电子万能机便宜。
六、价格参考（2026年，国产）
- 300kN (30吨) 屏显：约 4-5万 元。
- 600kN (60吨) 伺服：约 6-8万 元。
- 1000kN (100吨) 伺服：约 8-12万 元。
- 进口品牌（英斯特朗、岛津、Zwick）：30-100万+ 元。
七、选购要点
1. 力值：按试样承载力选，建议预留30%余量。
2. 精度等级：科研/质检选 0.5级，工厂抽检选 1级。
3. 控制类型：常规选微机屏显；高精度、多标准选电液伺服。

4. 夹具：配套（拉伸钳口、压缩压板、弯曲支座）。

下面给你一套通用、标准、现场可直接照着用的液压万能试验机操作流程，适用于大多数 WEW、WAW 系列微机屏显/电液伺服机型，安全又规范。

一、试验前准备
1. 开机
- 打开设备总电源 → 打开计算机/控制器电源。
- 启动试验软件，等待系统自检完成。
2. 检查设备状态
- 检查液压油位是否正常，有无漏油。
- 检查急停按钮是否复位。
- 检查夹具、钳口、压盘是否完好、无松动。
3. 试样准备
- 测量试样尺寸（直径/宽度/厚度），记录原始标距。
- 在试样上做好标记，安装引伸计（如需测屈服、弹性模量）。
二、装夹试样
1. 移动横梁到合适位置
- 点动上升/下降，使上下夹具间距略大于试样长度。
2. 夹紧下夹具
- 放入试样下端，夹紧钳口。
3. 调整上夹具位置
- 轻微上升横梁，让试样上端刚好进入上钳口。
- 夹紧上钳口，试样垂直、居中、不歪斜。
4. 安装引伸计
- 轻轻卡在试样标距段，固定牢固，避免受力脱落。
三、软件设置
1. 选择试验标准（金属拉伸、压缩、弯曲等）。
2. 输入试样参数：材质、尺寸、横截面积、标距。
3. 设置试验速度：
- 拉伸常用：2~5mm/min
- 压缩常用：1~3mm/min
4. 清零力值、位移、变形。
四、正式试验
1. 点击软件开始试验。
2. 设备自动加载，观察曲线与试样状态：
- 拉伸：出现颈缩、断裂
- 压缩：出现屈服、压溃
3. 试样破坏后，设备自动停止加载。
五、试验后处理
1. 松开上下夹具，取下试样与引伸计。
2. 在软件中查看数据：
- 抗拉强度、屈服强度、伸长率、弹性模量等。
3. 保存试验报告，可打印或导出 Excel/PDF。
4. 清理钳口碎屑、擦拭设备。
六、关机流程
1. 退出试验软件。
2. 关闭计算机。
3. 关闭设备主机电源。
4. 清理现场，做好使用记录。
安全注意事项（非常重要）
- 试验时不要站在试样正前方，防止断裂飞溅伤人。
- 加载过程中如异响、漏油、异常振动，立即按急停。
- 严禁超吨位、超速度试验。
- 钳口磨损严重必须更换，防止打滑打飞试样。
