引伸计的详细介绍
引伸计是用于测量材料或构件在受力时两点间线变形（伸长/缩短）的专用仪器，核心作用是通过精准测量应变，推导材料的弹性模量、屈服强度、泊松比等关键力学性能参数。它主要由传感器、放大器和记录器三部分组成，传感器将变形转化为机械、光、电等信号，经放大后由记录器输出数据。
按测量方式可分为接触式和非接触式两大类，不同类型适配不同测试场景：
1. 接触式引伸计
- 夹持式：直接夹持在试样上，测量精度高，适用于刚度大的金属、塑料等材料，温度上限约200°C。

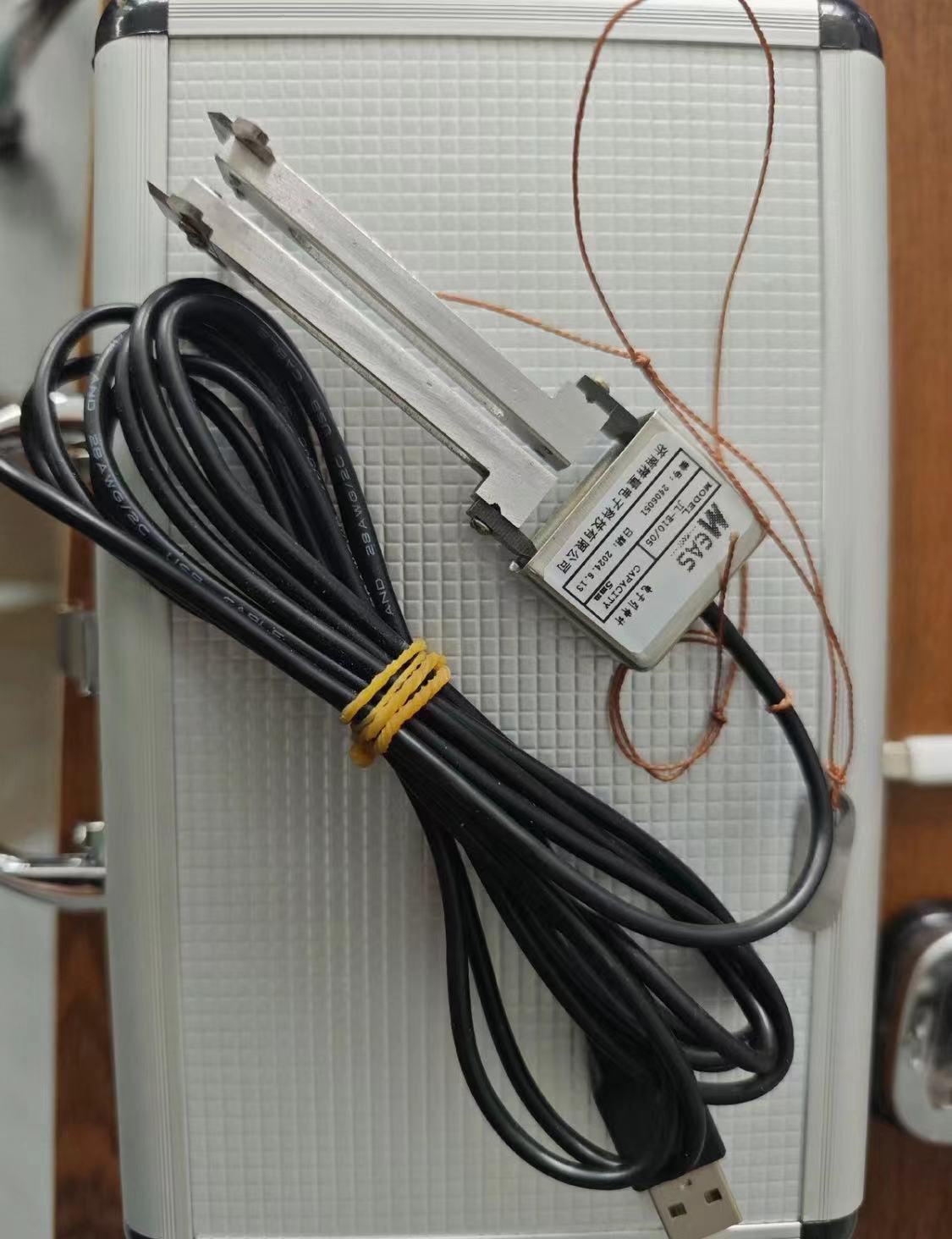

- 传感器臂式：通过刀刃接触试样，适配性强，可手动/自动操作，温度上限达360°C，能测拉伸、压缩、弯曲等多种变形。
- 电子类：包括电阻式（最常用）、电容式（适用于动态载荷）、电感式（长期测试稳定性好），将变形转化为电信号，精度更高。
2. 非接触式引伸计
- 视频引伸计：基于CCD成像和数字图像相关算法，非接触测量，适配薄脆、高延展性材料，可测2D/3D全场应变。
- 激光引伸计：利用激光追踪标记点位移，耐高温（2000°C），适合金属、陶瓷等高温测试场景。
二、关键应用领域
1. 材料科学：测试金属、塑料、复合材料等的拉伸/压缩性能，获取应力-应变曲线。
2. 工业制造：监测汽车、航空航天零部件的加工精度和力学性能。
3. 结构工程：监测桥梁、建筑的变形，评估结构安全性。
4. 特殊环境测试：高低温、疲劳、大应变等工况下的材料性能分析。
三、核心优势
- 直接测量试样应变，排除测试设备自身变形的干扰。
- 可重复使用，能适配不同标距、量程和测试环境（高低温、腐蚀等）。
- 非接触式类型可避免对薄脆、软质材料的损伤。
引伸计选型参考表
引伸计类型 核心特点 适配材料/场景 测量精度 温度适用范围 注意事项
夹持式电阻引伸计 接触式测量，操作简便，信号稳定，成本适中 金属、硬质塑料等刚度大的材料；静态拉伸/压缩测试 高（±0.5%以内） -50℃~200℃ 夹持力需适中，避免损伤试样表面
传感器臂式引伸计 刀刃接触，适配多类型试样，支持手动/自动装卸 金属、复合材料；拉伸、压缩、弯曲、疲劳测试 高（±0.3%以内） -100℃~360℃ 测试前需校准刀刃间距，标距准确
电容式引伸计 响应速度快，适合动态载荷测试，抗干扰能力强 弹性材料、高分子材料；动态拉伸/振动测试 中高（±1.0%以内） -20℃~150℃ 需远离强电场环境，防止信号漂移
电感式引伸计 长期稳定性好，零点漂移小 金属构件；长期蠕变测试、应力松弛测试 中高（±0.8%以内） -40℃~250℃ 对安装同轴度要求高，避免机械误差
视频引伸计 非接触测量，无试样损伤，可测全场应变 薄脆材料、软质材料、复合材料；大变形、断裂测试 高（±0.2%以内） 室温~100℃ 需保证试样表面有清晰标记点，环境光照稳定
激光引伸计 非接触耐高温，测量距离远，抗干扰 金属、陶瓷；高温拉伸、高温蠕变测试 高（±0.4%以内） 室温~2000℃ 避免激光直射人眼，测试环境需减少粉尘干扰
