引伸计操作方法及解析
引伸计是用于测量试样受力变形量的精密仪器，广泛配合万能试验机等设备使用，核心用于测定材料的屈服强度、抗拉强度、伸长率等力学性能指标。
一、 通用操作方法
1. 试样准备
选取符合标准的试样，在标距段用划线或打点的方式标记测量标距，标距清晰且不损伤试样性能；对于板材、棒材等不同形态的试样，需匹配对应夹具的引伸计。
2. 引伸计安装
- 先将引伸计的上下夹持臂对准试样的标距端点，轻放夹持块使其贴合试样表面，避免过度夹紧造成试样损伤或引伸计变形。
- 确认引伸计的测量方向与试样受力方向一致，安装后轻轻晃动试样，检查引伸计是否稳固，防止试验过程中脱落。
3. 设备连接与参数设置
- 将引伸计的信号输出线连接至试验机的控制系统，开启设备后进行零点校准，初始变形量显示为零。
- 在试验机软件中设置标距长度、测量量程等参数，参数需与引伸计的标定参数匹配。
4. 试验过程操作
- 启动试验机，按照预设的加载速率进行拉伸或压缩试验，实时观察引伸计的变形数据反馈，直至试样达到屈服、断裂等预设状态。
- 试样断裂前若引伸计量程不足，需提前手动取下引伸计，防止引伸计被损坏。
5. 拆卸与归位
试验结束后关闭设备，断开信号连接，取下引伸计，清洁夹持臂和传感器表面的污渍，放回专用保护盒中存放。
二、 关键操作解析
1. 零点校准的必要性
安装后的零点校准能消除引伸计自身夹持应力和安装偏差带来的误差，变形量测量的准确性，每次更换试样或调整安装位置后都需重新校准。
2. 标距匹配原则
引伸计的测量标距必须与试样标记的标距完全一致，若标距不匹配，会直接导致伸长率、屈服点等数据计算错误。
3. 量程选择技巧
脆性材料（如铸铁）变形量小，可选择小量程引伸计；塑性材料（如钢材）变形量大，需选择大量程引伸计，避免量程不足无法完整记录变形过程。
4. 保护引伸计的注意事项

引伸计属于精密仪器，夹持力需适中，试验中若出现异常数据跳动，应立即停机检查；严禁在试样断裂后仍让引伸计随试样拉伸，防止传感器损坏。

- 温度影响：高温或低温环境会改变引伸计的传感器性能，需在标定温度范围内使用，或选择耐高温/低温的专用引伸计。

引伸计日常保养与校准详细步骤
一、 日常保养步骤
1. 清洁维护
- 每次使用后，用无尘软布蘸取无水乙醇，轻轻擦拭夹持臂、传感器接触面及外壳，去除试样残留的碎屑、油污，避免污渍腐蚀传感器或影响夹持精度。
- 若引伸计带有测头，需用棉签清理测头缝隙中的杂质，严禁使用尖锐工具刮擦。
2. 存放要求

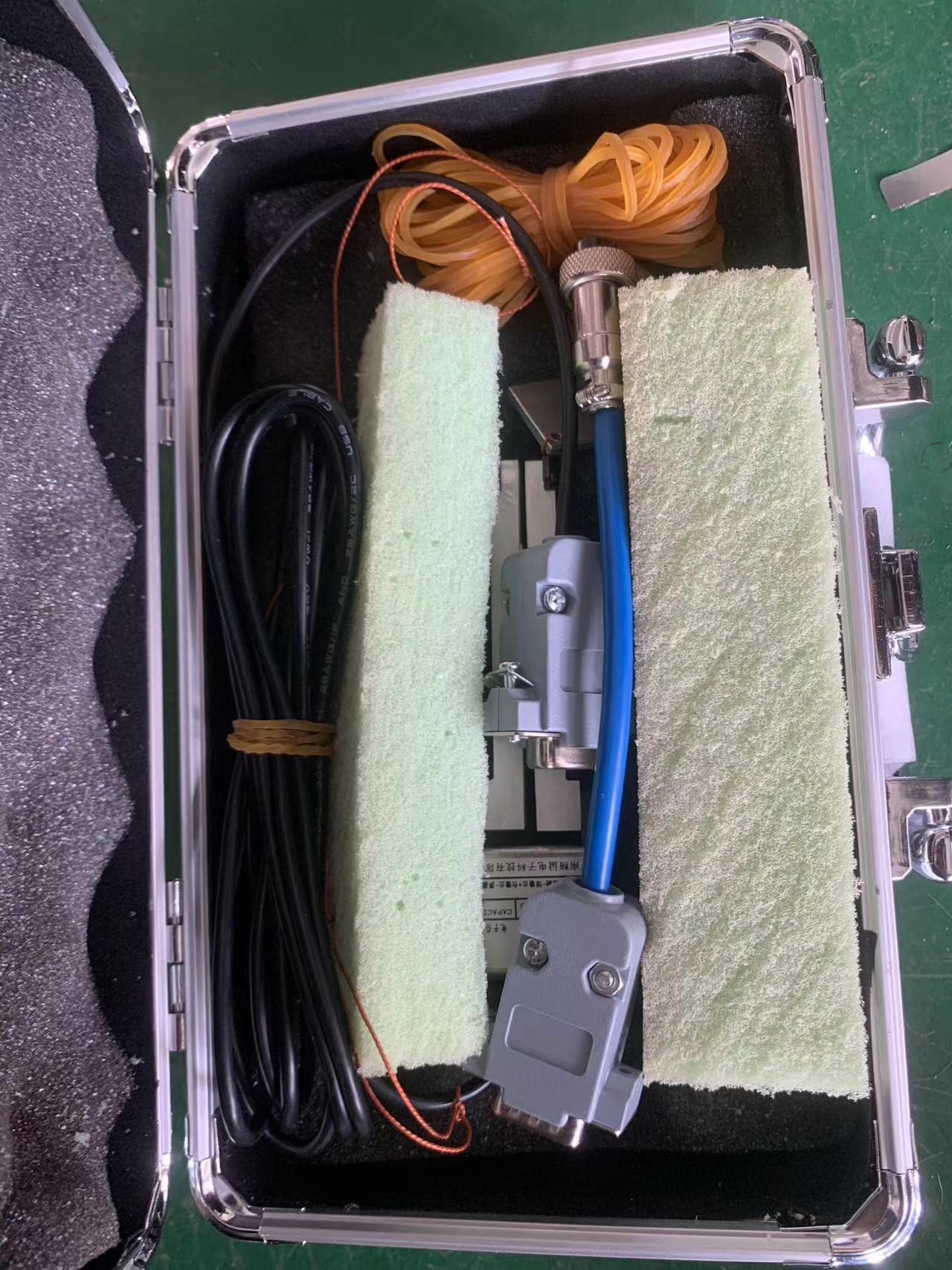

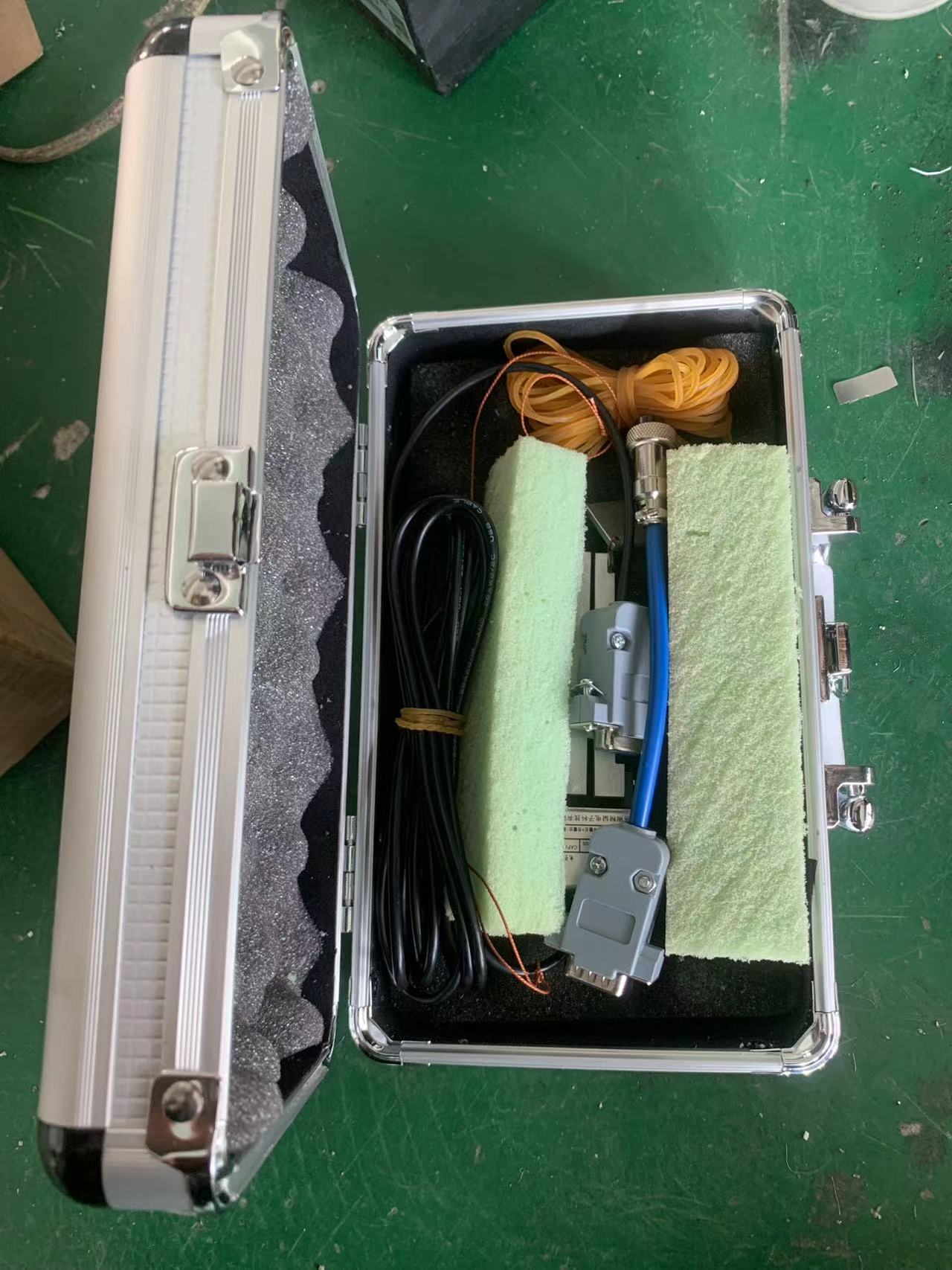

- 清洁后将引伸计放入专用防震保护盒，盒内可放置干燥剂，防止潮湿环境导致内部电路短路或金属部件生锈。
- 存放位置需远离强磁场、高温热源（如烘箱、焊机）及腐蚀性气体，避免传感器性能受外界环境干扰。
3. 部件检查与维护
- 定期检查夹持弹簧的弹性，若出现弹簧松弛、夹持力下降的情况，及时联系厂家更换同规格弹簧，不可自行拆卸调整。
- 检查信号连接线的接口是否松动、线缆是否破损，若有损坏需及时更换，防止信号传输中断或数据漂移。
4. 闲置期维护
- 若引伸计长期不使用，需每月通电一次，运行零点校准程序，保持内部电路的稳定性，通电时间控制在10-15分钟即可。
二、 校准步骤
引伸计的校准需遵循国家计量技术规范，分为实验室校准和现场校准两种方式，核心是验证测量值与标准值的偏差是否在允许范围内。
1. 校准前准备
- 准备标准量块（或标准位移台）、校准软件、数据记录仪，将引伸计和校准设备放置在温度20±2℃、湿度40%-60%的环境中恒温1小时，消除温度对测量的影响。
- 检查引伸计外观，无变形、损坏，连接好信号线缆并通电预热10分钟。
2. 现场校准（适用于日常自检）
- 零点校准：将引伸计夹持在标准试样的标距段，安装无偏斜，在试验机控制系统中执行“零点清零”操作，重复3次，观察零点漂移值，若漂移值超出说明书要求，需重新安装或检修。
- 位移校准：通过试验机的手动控制模式，使试样产生已知的微小位移（如0.01mm、0.05mm、0.1mm），记录引伸计的测量值，计算测量值与标准位移的偏差，偏差需≤±0.5%（具体以引伸计精度等级为准）。
3. 实验室校准（适用于计量检定）
- 由具备资质的计量机构，将引伸计安装在标准位移校准装置上，设定多个校准点（覆盖引伸计的全量程）。
- 逐点记录校准装置的标准位移值和引伸计的实测值，绘制校准曲线，计算线性误差、重复性误差，出具校准证书。
- 若误差超出允许范围，需由专业人员进行调整或维修，校准合格后方可继续使用。
4. 校准周期
- 日常使用的引伸计，建议每3个月进行一次现场自检；每12个月送计量机构进行一次全面检定，确保测量精度符合标准。
- 若引伸计经历碰撞、跌落或出现数据异常，需立即暂停使用，重新进行校准。

引伸计常见故障及排查方法
1. 故障现象：开机后无数据显示或数据跳变严重
- 可能原因：信号连接线松动/破损、接口接触不良、传感器受潮短路
- 排查方法：检查线缆是否插紧，更换备用连接线测试；用干燥软布擦拭接口，若设备曾在潮湿环境存放，可通电预热30分钟后重试；仍无数据则联系厂家检修传感器。
2. 故障现象：零点漂移过大，清零后数值仍持续变化
- 可能原因：安装时夹持力过大导致引伸计变形、标距段未贴合试样、环境振动干扰
- 排查方法：松开夹持臂重新轻装，夹持块与试样表面贴合无应力；将试验机放置在稳固平台，远离空压机、冲床等振动源；校准前保持设备静置5分钟。
3. 故障现象：测量数据与标准值偏差超出允许范围
- 可能原因：标距设置与实际不匹配、引伸计未校准、测量方向偏斜
- 排查方法：核对试验机软件中标距参数与引伸计标定标距是否一致；按校准步骤重新进行位移校准；检查引伸计安装方向是否与试样受力轴线平行。
4. 故障现象：试验过程中引伸计脱落
- 可能原因：夹持弹簧弹性不足、试样表面光滑无摩擦力、加载速率过快
- 排查方法：更换同规格夹持弹簧；在试样标距段粘贴细砂纸增加摩擦力；降低试验机加载速率，避免瞬时拉力冲击导致脱落。
5. 故障现象：夹持臂无法正常开合或卡顿
- 可能原因：缝隙卡入试样碎屑、转轴生锈、弹簧卡死
- 排查方法：用棉签蘸无水乙醇清理夹持臂缝隙杂质；对转轴处滴加少量精密仪器润滑油；若弹簧卡死，不可强行掰动，需拆解维修或更换部件。
