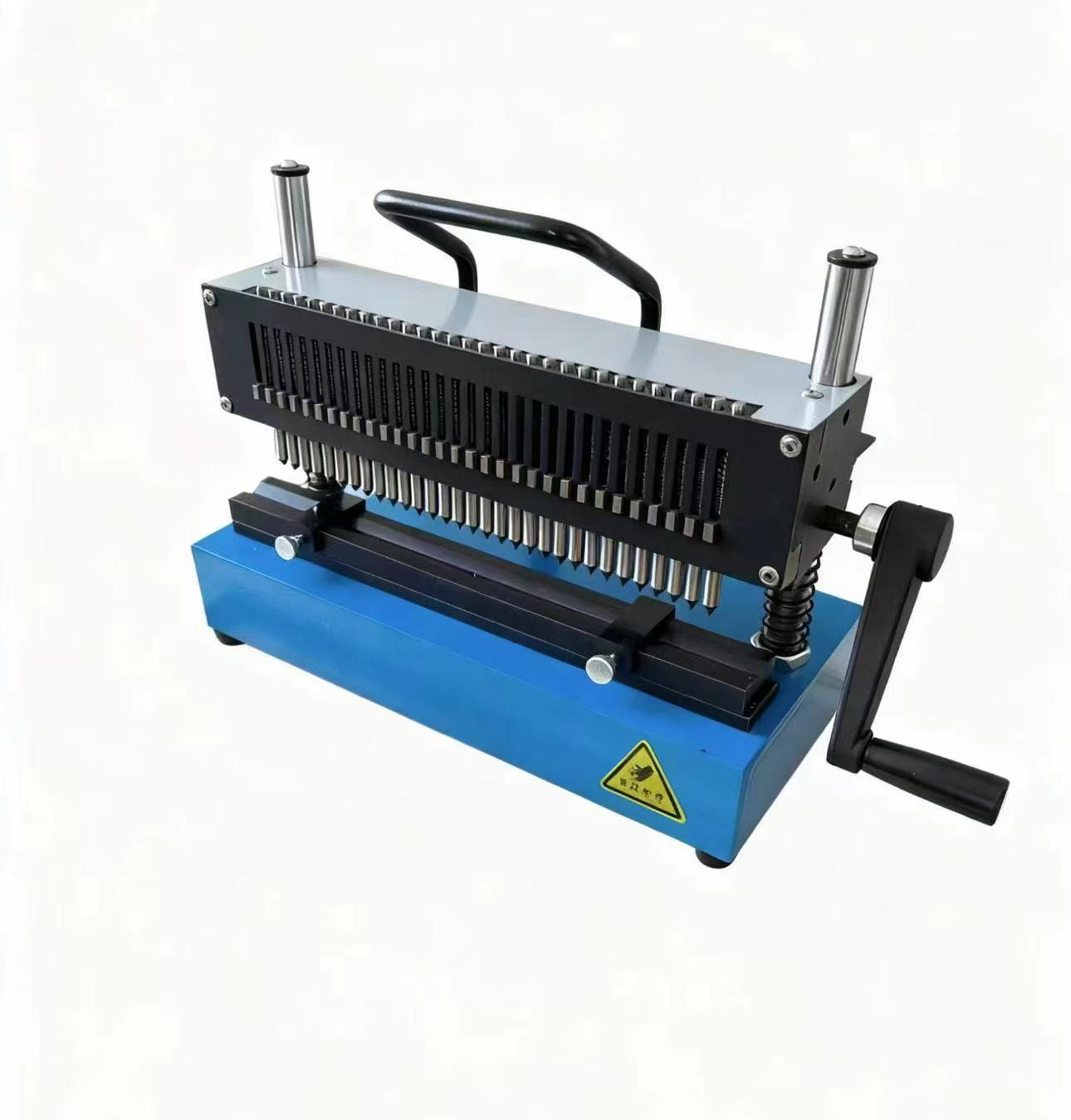

手动标距仪打点机，又称拉伸试样标距仪，是根据国家标准GB/T228设计的金属材料室温拉伸性能测试设备，主要用于圆钢、扁钢等试样表面打标点，以测量抗拉强度。
以下是其详细介绍：
• 工作原理：通过手动旋转手柄，带动带有螺旋带的轴旋转360°，在不同角度抬起冲头，使其垂直上升下降，借助弹簧的弹力冲击打点。
• 主要技术参数：以DX-400型号为例，标距最长可达400mm，标点间距为10mm，误差不超过±0.15mm，每次摇动可打成30或40个标点。
• 使用方法：将试样材料放入试样座槽内，根据试样长短调节丝母座，根据试样直径大小调节试样座并对准材料中心。左手摇动拉手使标点尖接触试样并稍微揪紧，右手顺时针摇动手柄一周即可完成打点。若要打5mm标距点，需先打10mm间距，再将试样移位5mm，重复操作一次。

• 注意事项：需保持两立柱及冲头部位良好润滑，以保证操作轻便灵活；同时要避免碰伤冲头尖端，以免影响精度。

手动标距仪打点机又称手动标距仪，是契合GB/T228系列标准的材料力学试验配套设备，核心用于金属及部分非金属试样拉伸试验前的等距标点标记，以下是其详细介绍：
1. 核心用途：主要给圆钢、扁钢、钢管等金属材料及部分塑料、橡胶等非金属材料打标点，这些标点可作为测量材料抗拉强度、伸长率的基准，广泛应用于工厂质检部门、科研机构实验室等场景。
2. 核心结构与原理：机身多为紧凑设计，外形尺寸常为490×200×300mm左右，净重约22Kg。核心部件是硬度不低于RC55度的硬质冲头，搭配凸轮、齿条或螺旋带轴等传动结构；通过摇动手柄驱动传动组件，再借助弹簧弹力带动冲头冲击试样，从而打出凹点标记。
3. 关键性能参数：主流机型标距多为300 - 400mm，标点间隔常见5mm或10mm且可调，像DX - 400机型每摇一次手柄能打30 - 40个标点，LB - 40机型可打成41个标点；标点误差普遍不超过±0.15mm，能满足试验对标距精度的要求。
4. 操作与优势：操作很简便，将试样放入V型槽固定校准后，摇动手柄即可完成打点，切换5mm标距时，可先打10mm基准点再平移试样补打。它还具备构造精密、无需电源、移动便捷的特点，且便于检查和维修，日常只需保持立柱与冲头部位润滑、避免冲头尖端受损即可。

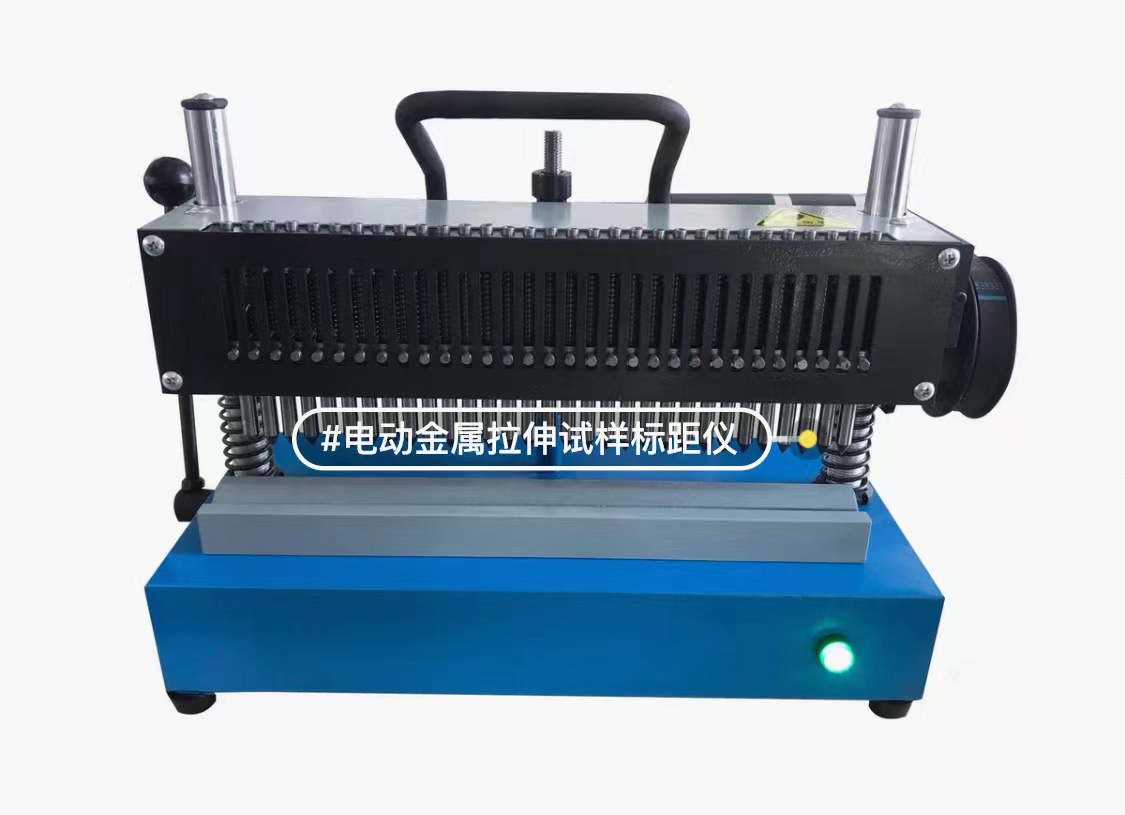

电动标距仪打点机是根据国标GB/T228《金属材料 室温拉伸试验方法》设计制造的专用设备，用于在金属材料表面精确标记测量标距。以下是其相关介绍：
工作原理
通常使用微电机作为动力，通过同步带带动高精密滚珠丝杠转动，从而带动冲头水平运动。丝杠每转动一周或半周，冲击针行进一定距离，同时传感器采集信号，驱动高频电磁铁带动冲击针进行打点。
主要技术参数
以DB-30型电动标距仪打点机为例，其最长标距为300mm，标距间隔为5mm或10mm可调，电源为220V 50Hz，电机功率10W，外形尺寸为460mm×315mm×450mm，重量约25kg。
功能特点
• 精确标距标记：支持多种标距，误差通常≤±0.5mm。
• 自动化操作：电动驱动，一键启动，可提高效率，减少人工误差。
• 适用范围广：可标记不同直径的钢筋及金属棒材，部分机型支持异形截面材料。
• 标记清晰：钢印打点深度可控，不易磨损，适合长期保存。
适用场景
广泛应用于建筑工程质量检测、金属材料实验室、钢筋加工车间等场景，用于钢筋拉伸试验前标记标距等。
外观形态
电动标距仪打点机通常为台式设备，外观简洁，操作面板上设有开关、标距调节按钮等部件。
